Dothinkey High Speed Image Grabber UQ200 Serie USB3.0

1.Applicazione

Per il test della telecamera C-PHY ad alta velocità.Debug, verifica e test C-PHY ad alta velocità.

1) Velocità di trasmissione

750 MB/s velocità massima di trasmissione
C-PHY 3,5 GSps/Trio
D-PHY 2,5 Gbps/Lana
Trasmissione USB3.1

2.Guida alla progettazione

1) Linee guida per la connessione GND
Il sensore di immagine della serie UQ200 fornisce due tipi di GND (AGND e DGND).

2) Configurazione del resistore di trazione I2C
I pin I2C sono dotati di resistenze di pull-up programmabili interne (opzioni 4,7KΩ, 1,5KΩ e 560Ω, predefinito 1,5KΩ) che vengono tirate su DOVDD. Gli utenti possono configurare la resistenza tramite funzioni software a seconda delle esigenze.

3) Configurazione della funzione GPIO
I pin GPIO supportano una configurazione funzionale flessibile, con una resistenza di pull-up interna da 4,7KΩ a DOVDD. Gli utenti possono definire la loro funzionalità attraverso un software basato sui requisiti dell'applicazione.

4) Precauzioni GND a livello di sistema
Questo pin è dedicato all'alimentazione periferica (GND a livello di sistema) e non deve essere collegato direttamente al GND del sensore.

5) Manipolazione di pin riservati
Questo perno è riservato all'uso interno e dispone di connessioni interne speciali.

3.Diagramma di distribuzione dell'interfaccia esterna

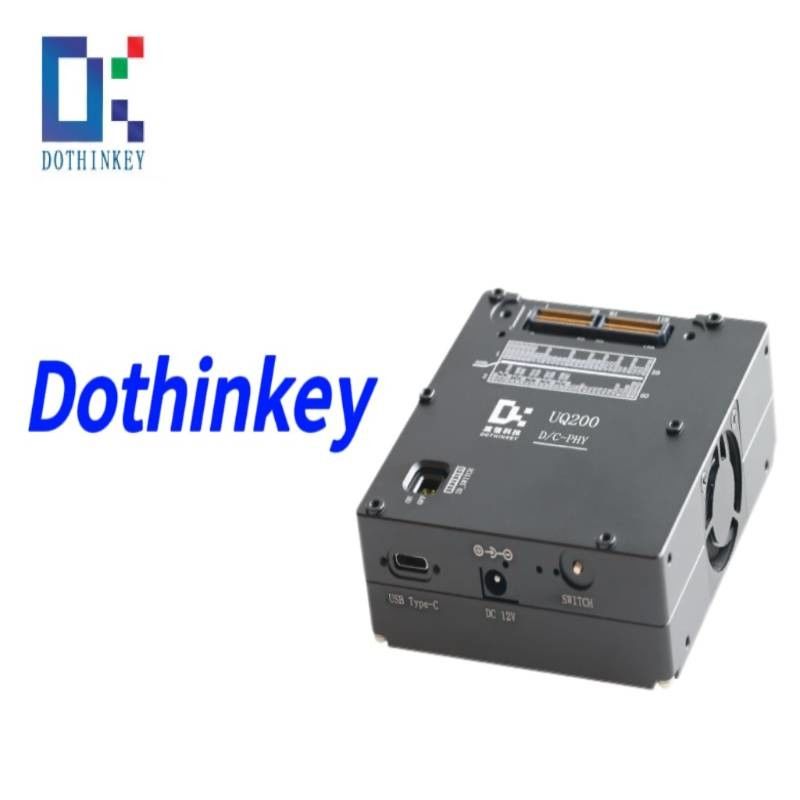

4.UQ200 Vista principale
