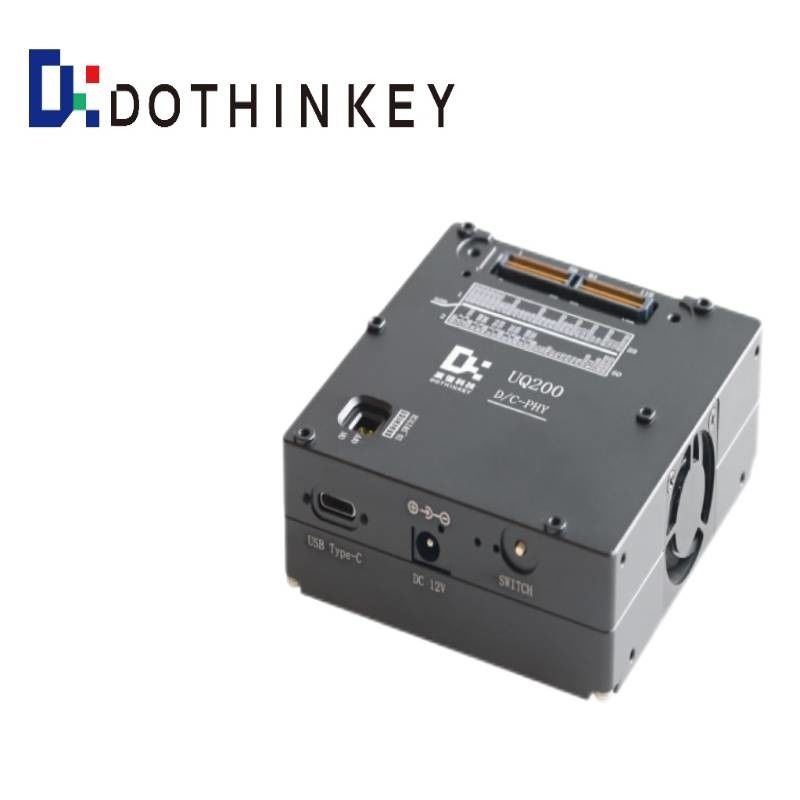

Dothinkey UQ200 High Speed MIPI D/C-PHY Grabber di immagini Serie USB3.1
1Indicatori tecnici generali
| Fornitore di alimentazione |
DC12V/1A |
| Protezione ESD dell'interfaccia esterna |
Modello del corpo umano (HBM) ≥ ±2000V
Modello di macchina (MM) ≥ ±200V |
| Dimensione |
90*85*33 mm |
| Caratteristica di compatibilità Sesor |
| Interfaccia del sensore |
MIPI D-PHY CSI * 1
MIPI C-PHY CSI * 1 |
| Tasso MIPI ① |
MIPI D-PHY ≥ 2,5 Gbps/Lane
MIPI C-PHY ≥ 3,5 GSps/Trio |
| Canale dati MIPI |
MIPI D-PHY 1/2/4 corsia
MIPI C-PHY 1/2/3 Trio |
| Interfaccia PC+Buffer |
|
| Interfaccia di comunicazione PC |
USB3.1 GEN2 |
| Capacità del buffer |
DDR4 4GB |
| Indice di comunicazione del sensore |
| Tasso I2C |
100K~1M |
| La velocità massima di comunicazione dell'SPI |
20 Mbps |
| Orologio del sensore |
6 ~ 99 MHz ± 0,1 MHz |
Livello IO del sensore (seguire
DOVDD) |
1.2V ~ 3.3V |
| Caratteristiche del sistema operativo |
Supporto a test di sistema operativo a 29 vie |
| PS:①Questa è la velocità massima di MIPI quando la scheda di trasferimento del modulo è collegata direttamente alla scatola di prova senza un cavo di estensione.il tasso massimo di MIPI è influenzato dal cavo di estensione e dal moduloL'influenza combinata della scheda di adattamento e dell'apparecchio. |
2.Applicazione
Telecamera del cellulare, MIPIC-PHY ad alta velocità.
3.Specificativi dell'alimentazione programmabile (DPS)
Il dispositivo integra un sistema di alimentazione programmabile a 7 canali ad alta precisione con le seguenti caratteristiche chiave:
1)Flussi di tensione multi-intervallo
AVDD/AFVCC: 0-5V regolabile @ 1A max
AVDD2/DVDD/VPP2: 0-3,3V regolabile @ 1A max
DOVDD: 0-3,3V regolabile @ 500mA max
Vaux: 0-8V regolabile @ 1A max
2)Caratteristiche di prestazione
Regolazione della tensione ad alta precisione (± 1%)
Progettazione a basso rumore ondulativo
Funzionamento programmabile di avvio morbido
Protezione contro la sovra-corrente/sopra-tensione
3)Integrazione dei sistemi
Controllo indipendente del canale
Capacità di telerilevamento
Supporto di sincronizzazione per il funzionamento multicanale
Nota: tutti i valori nominali di corrente specificati a temperatura ambiente di 25°C. La deratazione può essere applicata a temperature elevate.
