Supporto per la scheda di cattura MIPI D PHY e OS 8X39

USB MIPI Frame Grabber Industrial Grade D PHY e supporto OS 8X39

Caratteristiche:

1. Interfaccia di imaging MIPI D/C-PHY doppia
acquisizione di immagini a doppio canale conforme ai protocolli MIPI D-PHY 1.2 e C-PHY 1.1, supportando velocità di trasmissione fino a 6 Gbps per corsia per sensori ad alta risoluzione.
2. 2×5 Corridoi di alimentazione configurabili
10 uscite programmabili indipendenti (0,8V ∼3,3V, accuratezza ±1%), che consentono l'ottimizzazione simultanea della potenza multi-sensore (ad esempio, core 2,2V + I/O 1,8V).
3. Sensore di corrente multi-range
Misurazione di precisione da 100 mA a 10 nA (0,5% di precisione FS) con range automatico per l'analisi della potenza dinamica.
4. Matrice di prova del sistema operativo a 66 canali
rilevamento aperto/corto su 66 percorsi di segnale (resistenza di contatto < 1 Ω) tramite commutazione di carico programmabile.
5. Programmazione dinamica dell' ID del prodotto
L'EEPROM di bordo supporta una configurazione di identificatore univoco a 128 bit per la tracciabilità IoT/Industria 4.0.
6Interfaccia di misurazione analogica
ADC a 16 bit con gamma di ingresso ± 10 V per il monitoraggio della tensione/corrente esterna (ad esempio temperatura, rumore ambientale).
7. Monitoraggio ferroviario in tempo reale
"Trasmissione di segnalazione" di segnalazioni di trasmissione di segnalazioni di trasmissione.
8. 4 fili di consegna di energia Kelvin
Compensazione di telerilevamento per una caduta di tensione < 10 mV su cavi di 2 metri (configurazione a 4 fili).

Schema:

Descrizione del connettore di alimentazione:

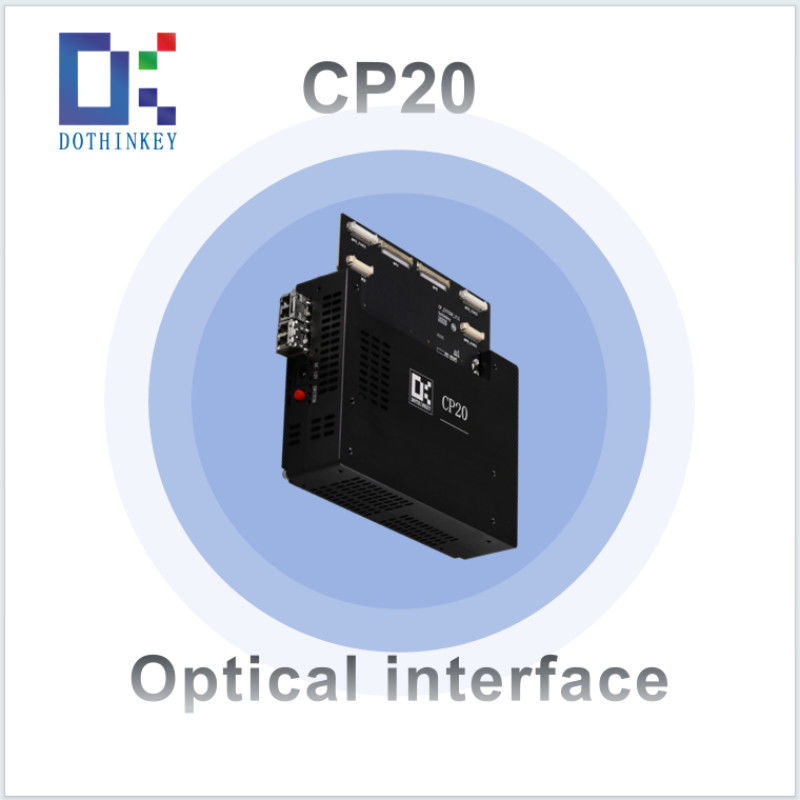

CP20 Specifiche del prodotto:
