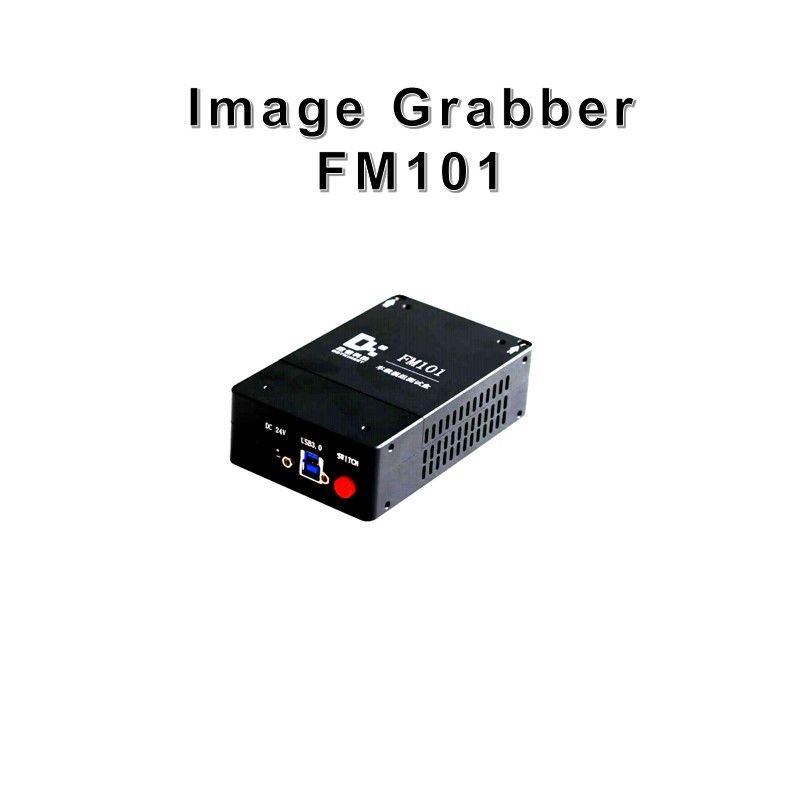

Name: Dispositivo di cattura di fotogrammi di prova AA
Brand: Shenzhen Dothinkey Technology Co., Ltd.
SKU: FM101
Price: 3,100.00 USD
Availability: InStock

Casa > prodotti > Apparecchi per la presa del telaio per autoveicoli >

Dispositivo di cattura di fotogrammi di prova AA

AA Test Imaging Source Frame Grabber

Imaging Source Frame Grabber 5 Gbps

Dispositivo di cattura di fotogrammi da 5 Gbps

Luogo di origine:

Cina Shenzhen

Marca:

Dothinkey

Certificazione:

Numero di modello:

FM101

Contattici

Chiedi un preventivo

Dispositivo di cattura di fotogrammi di prova AA

Dettagli del prodotto

Colore:

Nero

Tasso di trasmissione dell'immagine:

5 Gbps

Voltaggio di ingresso:

110V/AC ~ 220V/AC 50Hz/60Hz

potenza di uscita:

Dc 24V/2,5A

Fornitore di energia:

Dc 24V/2,5A

Applicazione:

Prova di taratura/AA dei parametri interni montati su veicoli

Evidenziare:

AA Test Imaging Source Frame Grabber

Imaging Source Frame Grabber 5 Gbps

Dispositivo di cattura di fotogrammi da 5 Gbps

Termini di trasporto & di pagamento

Quantità di ordine minimo

1 pezzo

Prezzo

USD1200-USD5000

Imballaggi particolari

Imballaggio in cartone

Tempi di consegna

5-8 giorni lavorativi

Termini di pagamento

T/T

Capacità di alimentazione

Disponibilità delle scorte

Prodotti correlati

Contattici

86-755-6114-6178

Contatto ora

Descrizione di prodotto

Imaging automobilistico a 5 Gbps: calibrazione interna e soluzione di prova AA

FM101 Caratteristiche del sistema di prova del modulo automobilistico

Soluzione di prova con una sola telecamera
- Supporta sia le interfacce coassiali FAKRA (single-ended) che quelle differenziali STP
- con una lunghezza massima di 20 mm o più
Monitoraggio e diagnosi completi
- Monitoraggio del consumo di corrente in tempo reale
- Misurazione e analisi del frame rate
- Segnalazione dettagliata degli errori:
  • Errori di cornice
  • Errori di collegamento
  • Errori di decodifica
Gestione avanzata dell'immagine e della potenza
- Capacità di acquisizione e archiviazione di immagini complete
- Supporto integrato per la potenza su coassia (POC):
  • Distribuzione dell'alimentazione
  • Misurazione della tensione
- Fornitore di alimentazione LED dedicato per i moduli di illuminazione del veicolo
Opzioni di configurazione flessibili
- Soluzioni di disaggregazione selezionabili
- Compatibile con le principali norme automobilistiche:
  • Serializzazione MAXIM
  • Serializzazione TI
- Supporta la maggior parte dei moduli serializzati disponibili sul mercato

Distanza e precisione dell'alimentazione programmabile

Distanza e precisione dell'alimentazione programmabile
Canale	Intervallo di tensione di uscita	Un passo avanti.	Precisione della tensione di uscita a zero carico	Corrente di uscita massima	Risoluzione attuale di acquisizione	Accuratezza attuale dell'acquisizione	Accuratezza dell'acquisizione della tensione POC
CH1 CH2	0.8V-18V	0.1V	0.8V-6V :± 60 mV 6V-18V :± 1%	1A	0.1mA	0-0.05A :± 1,5mA 0.05A-1A :± 1%	0.8V-6V :± 60 mV 6V-18V :± 1%

Descrizione della funzione di interfaccia

1	Interfaccia di uscita di potenza	Non sono ammesse apparecchiature di alimentazione esterne, utilizzate per alimentare l'illuminazione supplementare del modulo esterno, indipendentemente dall'alimentazione POC e collegata.L'intervallo PIN del terminale del filo è 3.81 mm
2	Interfaccia modulo fotocamera A	Configurazione standard predefinita: interfaccia coassiale (COAX), connettore FAKRA, interfaccia impermeabile a forma di Z, blu acqua
3	Interfaccia del modulo della fotocamera B	Interfaccia differenziale (STP), solo il prodotto finito è riservato. Modello raccomandato: D4S20G-400A5-Z, blu acqua (Z) Tipo di interfaccia infallibile
4	Luce di indicazione	Rosso: luce indicante la potenza Verde: luce indicante il segnale
5	Interfaccia di alimentazione della scatola di prova	Un'interfaccia di alimentazione DC 24V/2.5A dedicata per la scatola di prova, utilizzata per fornire potenza di lavoro alla scatola di prova
6	Interfaccia USB3.0	Interfaccia di comunicazione USB3.0
7	Scambio	Interruttore di accensione/spena della casella di prova
