Supporto per LP Voltage Measurement Image Frame Grabber

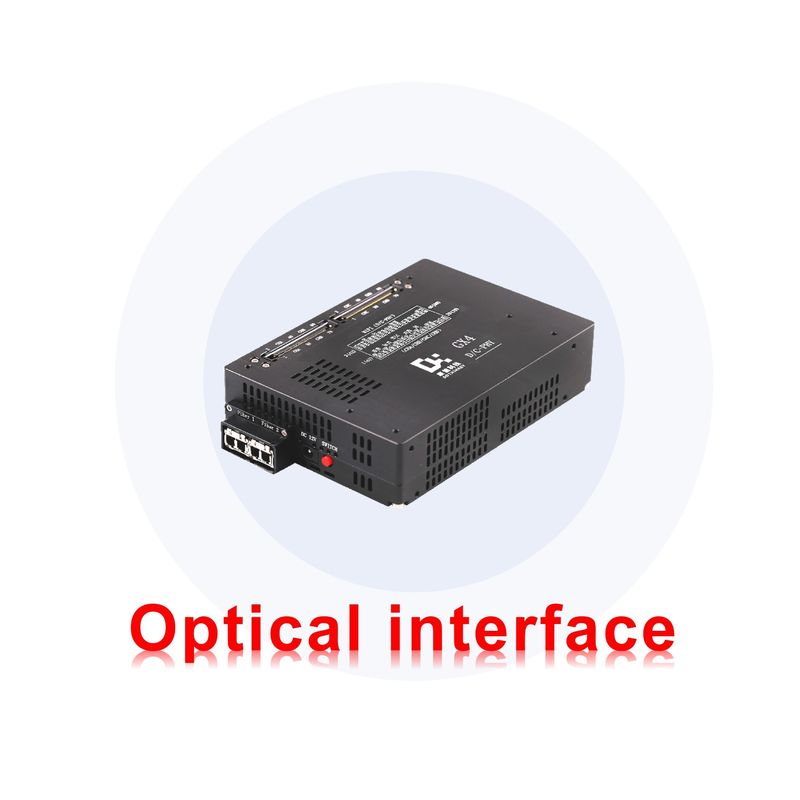

La misurazione della tensione LP supportata dall'Image Frame Grabber Dothinkey GX4 significa che l'Image Frame Grabber è in grado di misurare la tensione nello stato LP (Low Power) nell'interfaccia MIPI PHY.Di seguito è riportata una descrizione dettagliata della misurazione della tensione LP:
Definizione
L'interfaccia MIPI PHY è una specifica di livello fisico comune per l'interfaccia del processore dell'industria mobile utilizzata per collegare il processore a dispositivi periferici come fotocamere, monitor, ecc.Nell'interfaccia MIPI PHY, ci sono due modalità di trasmissione dei dati, HS (High Speed) e modalità LP, che è una modalità di comunicazione a bassa potenza utilizzata principalmente per la trasmissione di segnali di controllo e una piccola quantità di dati.La misurazione della tensione LP consiste nel misurare la tensione dei segnali pertinenti dell'interfaccia MIPI PHY in modalità LP per garantire che il valore della tensione sia entro il range specificato, in modo da garantire una normale comunicazione e il funzionamento stabile dell'interfaccia e delle apparecchiature.
Distanza di misura e precisione
Principio di misura
La misurazione della tensione LP avviene principalmente tramite il circuito di rilevamento della tensione di precisione nel grappatore di immagini,campionamento e amplificazione del segnale di uscita o di ingresso della tensione dall'interfaccia MIPI PHY in modalità LP, e quindi utilizzando il convertitore analogico-digitale per convertire il segnale di tensione analogico campionato in un segnale digitale,e infine attraverso gli algoritmi di misurazione integrati per elaborare e analizzare il segnale digitale, in modo da ottenere il valore di tensione LP accurato.
Importanza e scenari di applicazione
Ispezione della qualità: durante il processo di fabbricazione dei dispositivi MIPI,La misurazione della tensione LP può essere utilizzata per rilevare se la tensione LP dei chip e dei moduli soddisfa i requisiti di progettazione e gli standard del settore, in modo da individuare tempestivamente i problemi di qualità nel processo di produzione e garantire la costanza della qualità del prodotto.
Risoluzione dei problemi: quando i dispositivi MIPI presentano anomalie di comunicazione, guasti funzionali e altri problemi, la misurazione della tensione LP può aiutare gli ingegneri a individuare rapidamente la causa del problema,determinare se è il circuito di interfaccia, alimentatore o del chip stesso, al fine di effettuare una manutenzione e un debug mirati.
R & D debugging: nella fase di R & D delle attrezzature MIPI, il personale di R & D può ottimizzare e regolare la progettazione del circuito e la strategia di gestione dell'alimentazione in base ai risultati della misurazione della tensione LP,per migliorare le prestazioni e la stabilità dell'apparecchiatura, e garantire che l'apparecchiatura possa essere utilizzata in modo affidabile in diverse condizioni di funzionamento.
Test di compatibilità: poiché i dispositivi MIPI di produttori diversi possono avere alcune differenze,La misurazione della tensione LP può valutare la compatibilità tra diversi dispositivi per garantire che funzionino correttamente durante la connessione e la comunicazione, ed evitare guasti di compatibilità causati da disallineamento di tensione e altri problemi.
