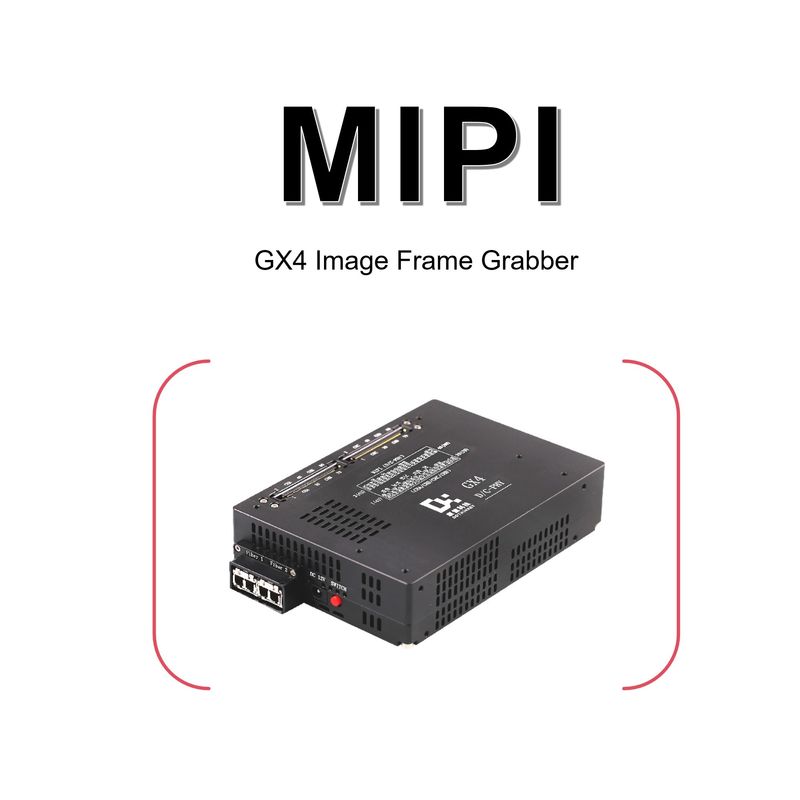

Modulo della fotocamera del telefono cellulare MIPI Frame Grabber Dothinkey GX4

Specifiche elettriche

Fornitore di alimentazione

DC12V/3A

Protezione ESD dell'interfaccia esterna

Modello del corpo umano (HBM) ≥ ± 4000V
Modello di macchina (MM) ≥ ±200V

Dimensione

Altezza

35mm ± 0.2mm

Larghezza

100mm ± 0.2mm

Distanze

140mm ± 0.2mm

Caratteristiche compatibili con il sensore

Interfaccia del sensore

MIPI D-PHY CSI;MIPI C-PHY CSI

Tasso massimo MIPI

GX4/GX4E

CHA/CHB

MIPI D-PHY1.9Gbps/Lane

MIPI C-PHY1.9Gsps/Trio

CHC/CHD

MIPI D-PHY1.9Gbps/Lane

MIPI C-PHY1.5Gsps/Trio

Canali dati MIPI

4C,4D,3D+1C,3C+1D&2D+2C

MIPI D-PHY 1/2/4 corsia

MIPI C-PHY 1/2/3 Trio

Caratteristiche del DPS

Supporto 28 alimentazione regolabile

Fornire 4X7 sorgenti di alimentazione indipendenti, di cui 4X4 stradale regolabile da 0,8 a 3,3 V, con capacità massima di guida di 1A; 4X2 stradale regolabile da 0,8 a 5 V, con capacità massima di guida di 1A, 4X1 stradale 0.Regolabile da 8 a 8 V, la capacità di guida massima di 3A.

Caratteristiche del sistema operativo

Supporta il test del sistema operativo 4X29

Interfaccia PC e buffer

Interfaccia di comunicazione PC

Interfaccia in fibra ottica 10G* 2

Capacità di tampone

DDR4_16Gbit

Misurazione della tensione

Misurazione della tensione LP

Distanza di misura: 0~1,4V, precisione: ±10mV

Misurazione della tensione del sensore GPIO

Distanza di misura: 0~3,3V, precisione: ±20mV

Caratteristiche LC

Supporta il test LC 4X29 canale

Indicatori di comunicazione dei sensori

100 mila.-1M

SPI Frequenza massima di comunicazione

20 MHz

Orologio del sensore

6 - 99 MHz±0,01 MHz

livello IO del sensore (secondo DOVDD)

1.2 - 3.3V
