Capacità di buffer di DDR4_16Gbit

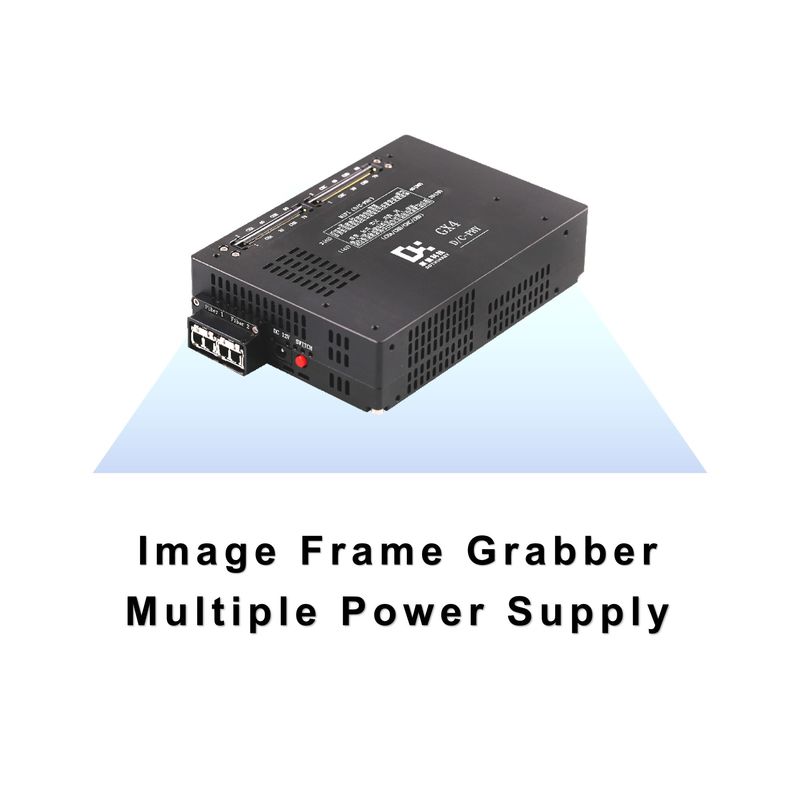

Grabbatore di fotogrammi di alimentazione multifunzione

I seguenti sono i significati di questi parametri relativi al canale MIPI nel GX4 Image Frame Grabber:

Valori del canale MIPI
4C: indica che ci sono 4 canali C-PHY.
4D: indica che ci sono 4 canali D-PHY.
3D+1C: indica che ci sono 3 canali D-PHY e 1 C-PHY.
3C+1D: indica che ci sono 3 canali C-PHY e 1 canale D-PHY.
2D+2C: indica che ci sono 2 canali D-PHY e 2 canali C-PHY.

MIPI D-PHY 1/2/4 corsia

D-PHY:

Uno standard di interfaccia di livello fisico comunemente utilizzato per il trasferimento di dati ad alta velocità tra processori di applicazioni mobili e periferiche come fotocamere e display.

Lane:

In D-PHY, i dati vengono trasmessi attraverso una corsia, ogni corsia è costituita da una coppia di linee di segnalazione differenziale. 1/2/4 Lane significa che sono supportate rispettivamente 1, 2 o 4 corsie per la trasmissione dei dati.

MIPI C-PHY 1/2/3 Trio

C-PHY:

Un nuovo standard di interfaccia di livello fisico introdotto dalla MIPI Alliance, con una maggiore efficienza di trasmissione dei dati e larghezza di banda rispetto a D-PHY.

Trio:

In C-PHY, i dati vengono trasmessi su un gruppo di tre linee di segnalazione (cioè un Trio) invece di utilizzare coppie differenziali come in D-PHY. 1/2/3 Trio significa che supporta la trasmissione dei dati su 1, 2,o 3 Trios, rispettivamente.
