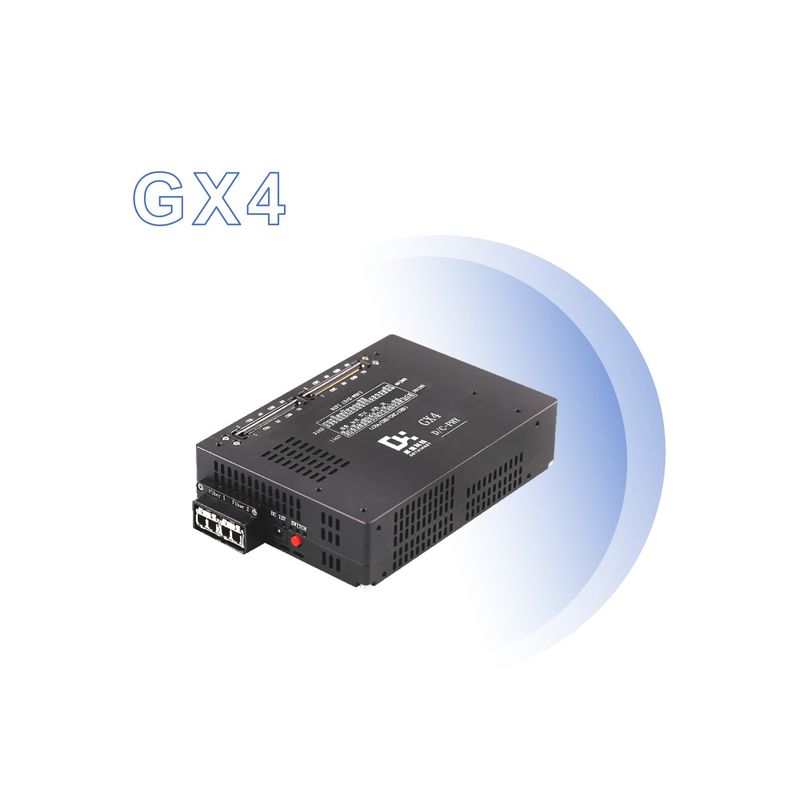

Dothinkey Camera Function Test Image Frame Grabber 10G Interfaccia in fibra ottica

Test di funzione della fotocamera Grabber Dothinkey

Dothinkey Image Frame Grabber può testare le seguenti funzioni del modulo della fotocamera:

1Acquisizione e trasmissione delle immagini

Prova del canale MIPI:

Dothinkey UC930, MU960Pro e altri Image Grabber supportano il canale MIPI ad alta velocità, che può testare la trasmissione dei dati in diverse conteggi di corsie, come il supporto più elevato per 4LANE,la larghezza di banda dei dati fino a 1.5 Gbps/LANE o 1,6 Gbps/LANE, ecc., per garantire la stabilità e la precisione del modulo della fotocamera nella trasmissione di dati ad alta velocità.

Prova del modulo di porta parallela:

Supporta il test standard del modulo di porta parallela, la larghezza del bit di porta parallela può supportare fino a 16 bit, che soddisfa i requisiti di test dei moduli di telecamera di porta parallela tradizionali.

Prova del modulo DVS:

Supporta il test del modulo DVS e la larghezza di bit del modulo DVS parallelo può supportare fino a 16 bit,che può essere utilizzato per testare le prestazioni di acquisizione e trasmissione dei dati dei moduli di telecamera basati sulla tecnologia DVS.

Supporto per il formato immagine:

Supporta una varietà di formati di immagine, come RGB565, YUV422, RAW8, RAW10, RAW12, RAW14, RAW16, ecc.che può valutare in modo completo la capacità del modulo della fotocamera di elaborare e produrre diversi formati di immagine.

2. alimentazione elettrica e rilevamento della corrente
Alimentazione e rilevamento multipli:

ad esempio, l'UC930 Image Frame Grabber dispone di sette alimentatori digitali DC Sensor indipendenti ad alta precisione e basso rumore,che può fornire un'alimentazione elettrica accurata per le diverse parti del modulo della fotocamera e rilevare le correnti di standby di ciascuna alimentazione elettrica, come AVDD, DOVDD, VPP2, ecc., e alcuni dei canali di alimentazione supportano anche l'alimentazione e l'acquisizione di corrente del modulo TOF.

Accuratezza di rilevamento di corrente elevata:

Diversi grappatori di immagine sono dotati di tecnologia di rilevamento attuale a livello di strumenti di precisione, con una risoluzione minima di 10nA, in grado di misurare con precisione la dinamica,corrente statica e di standby del sensore, che aiuta a valutare le prestazioni di consumo di energia e la capacità di gestione dell'energia del modulo della fotocamera.

3. rilevamento di circuiti aperti e corti
Prova dell'OS ad alta precisione:

Equipaggiato con tecnologia di rilevamento Open/Short di alta precisione, l'Image Frame Grabber supporta fino a rilevamento multi-canale di circuito aperto/corto,come la F22Pro Test Box supporta il test del sistema operativo a 292 canali, l'Image Frame Grabber supporta il test di sistema operativo a 294 canali e l'Image Frame Grabber supporta il rilevamento di circuito aperto/cortocircuito fino a 33 canali,e può determinare con precisione i problemi di circuito aperto/corto circuito nelle connessioni hardware attraverso l'impostazione flessibile della tensione di prova del sistema operativo e della corrente di prova. Attraverso impostazioni flessibili di tensione di prova del sistema operativo e impostazioni di corrente di prova,può determinare con precisione i problemi di circuito aperto e corto nella connessione hardware e garantire la qualità della connessione del circuito del modulo della fotocamera.

4.Special Function Test
Supporto del modulo TOF:

supporta l'alimentazione e l'acquisizione di corrente del modulo TOF, come MU960Pro, UC930 e altri grabber di immagine, in grado di soddisfare i requisiti di prova del modulo della fotocamera TOF nel range-finding,Modellazione 3D e altre applicazioni.

Prova di piccola resistenza:

F22Pro e GQ4A Image Frame Grabber supportano la misurazione di piccole resistenze, che è adatta per la prova di resistenza del supporto del modulo,e può rilevare la qualità di saldatura e la resistenza al contatto della staffa del modulo, in modo da garantire l'affidabilità della connessione elettrica del modulo.

I3C Bus Communication:

Alcuni Grabbatori di fotogrammi supportano le modalità di comunicazione I3C SDR, come F22Pro, GQ4A, ecc., che supportano la comunicazione ad alta velocità tra moduli della fotocamera e host,e soddisfa le esigenze future dei moduli di telecamera per velocità di trasmissione dei dati più elevate e protocolli di comunicazione più efficienti.

Regolazione della tensione di soglia LP:

supporta l'adeguamento della tensione di soglia LP, che può essere regolato in base all'adeguamento della tensione di soglia LP di diversi moduli per intercettare i moduli con tensione LP non qualificata,controllare con precisione la qualità dei moduli, e assicurare la stabilità e l'affidabilità dei moduli in modalità a basso consumo energetico.
