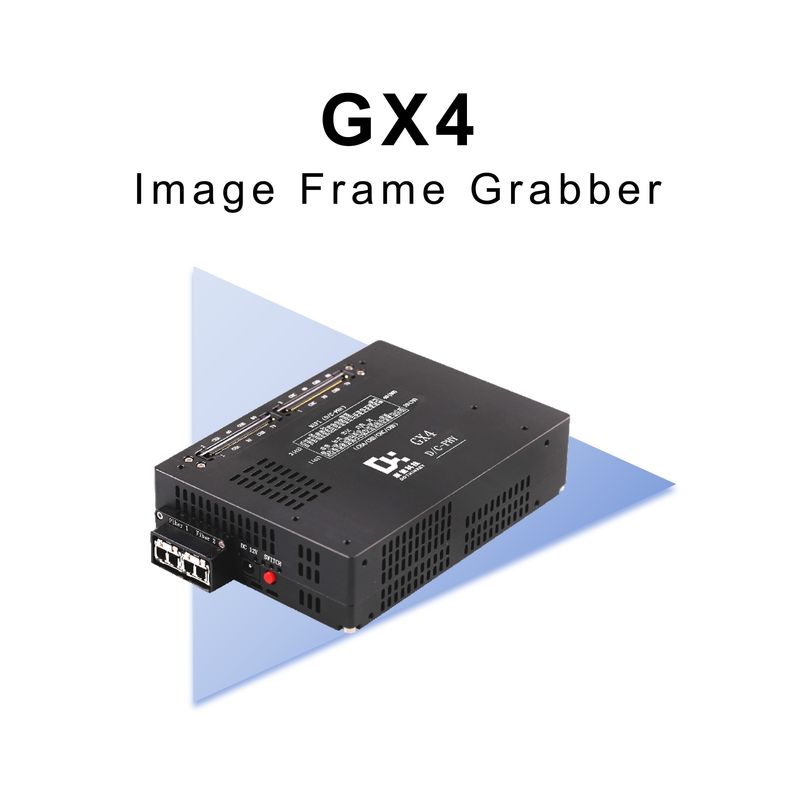

GX4 Image Frame Grabber Introduzione
Il Dothinkey GX4 Image Frame Grabber utilizza l'acquisizione di immagini MIPI D/C-PHY a 4 canali con i seguenti vantaggi:
Alta compatibilità
Supporta il test simultaneo dei moduli C-PHY e D-PHY, rendendo la linea di produzione più flessibile ed eliminando la necessità di sostituire frequentemente l'Image Frame Grabber.
La regolazione della tensione può essere determinata in base alla soglia LP di diversi moduli, controllo accurato della qualità del modulo tramite scheda.
Forte capacità di trasmissione dei dati
MIPI D-PHY velocità fino a 1.9Gbps/Lane, MIPI C-PHY velocità fino a 1.5Gsps/Trio, può trasmettere dati di immagine ad alta velocità.
La progettazione a 4 canali consente l'acquisizione simultanea di più dati di immagine per soddisfare le esigenze di prova dei moduli multi-camera.
Alta efficienza di acquisizione e di elaborazione
Equipaggiato con DDR4_16Gbit Buffer, può memorizzare temporaneamente una grande quantità di dati di immagine per ridurre il rischio di perdita di dati e migliorare l'efficienza dell'acquisizione e dell'elaborazione.
L'interfaccia dei connettori ad alta velocità (modulo a bordo, modello FX18-80P-0.8SV) garantisce una trasmissione dei dati stabile e affidabile.
Controllo indipendente multicanale
4 canali possono essere controllati in modo indipendente e combinati in modo flessibile per soddisfare le esigenze di diversi scenari di prova.
Supporta una varietà di combinazioni di canali, come 4C, 4D, 3D+1C, 3C+1D o 2D+2C, ecc., adattandosi alla configurazione del canale di diversi moduli della fotocamera.
Miglioramento dell'efficienza della produzione
Sostenendo l'illuminazione simultanea di 4 moduli, può testare contemporaneamente più moduli della fotocamera, migliorando significativamente l'efficienza di produzione.
Equipaggiato con 7*4 canali di alimentazione regolabile da sensore, che possono soddisfare pienamente i requisiti di alimentazione del modulo e garantire la stabilità del processo di prova.
