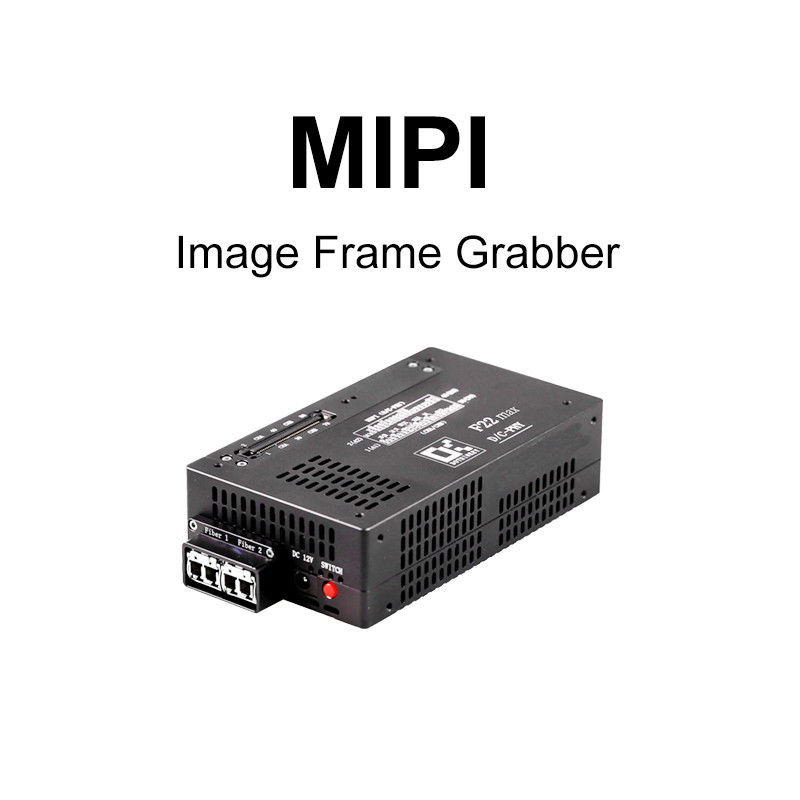

C-PHY Image MIPI Frame Grabber Dothinkey F22MAX Alta larghezza di banda

MIPI C-PHY Grabbatore di fotogrammi

MIPI C-PHY è un'interfaccia seriale ad alta velocità sviluppata dal consorzio MIPI con i seguenti vantaggi:

1. Alta efficienza di trasmissione
Utilizzando la tecnologia di codifica dei simboli in tre fasi, 2,28 bit per simbolo vengono trasmessi su tre righe,che può realizzare una velocità di trasmissione più elevata rispetto alla tradizionale segnalazione differenziale a due fasi alla stessa frequenza di clock, ad esempio, a 2.5G simboli/s, ogni canale può fornire una velocità di dati di circa 5,7Gbps.

2. Larghezza di banda elevata
elevato throughput su un canale con larghezza di banda limitata per soddisfare le esigenze di video ad alta definizione, immagini ad alta risoluzione e altre trasmissioni di grandi volumi di dati,come il supporto per la lettura rapida dei dati da una fotocamera da 48 MP, registrazione video 8K a 30 fotogrammi al secondo e schermi a risoluzione 2K.

3. Basso consumo energetico
Con modalità a bassa potenza e funzioni di gestione dell'energia ottimizzate, è adatto per dispositivi mobili alimentati a batteria e può funzionare a bassa tensione di alimentazione per estendere la durata della batteria del dispositivo,come nei dispositivi portatili, per garantire la durata della batteria in caso di utilizzo prolungato.

4Sistema di orologeria semplificato
Il cronometraggio dell'orologio è codificato in ogni simbolo, eliminando la necessità di canali di orologio separati, semplificando il recupero dell'orologio e riducendo la complessità e il costo della progettazione del sistema.

5Buona compatibilità
Molte caratteristiche comuni con D-PHY possono coesistere sullo stesso pin IC, consentendo lo sviluppo di dispositivi dual-mode,proteggere gli investimenti dei fornitori nella tecnologia D-PHY e fornire opzioni di progettazione più flessibili.

6. Alta affidabilità
La sua configurazione di segnalazione differenziale a tre fasi e la tecnologia di codifica di correzione degli errori in avanti resistono efficacemente alle interferenze acustiche e garantiscono l'integrità e l'accuratezza della trasmissione dei dati.

7- Scenari di applicazione diversi
adatti a connessioni periferiche quali telecamere, display e sensori nei dispositivi mobili, nonché sistemi di infotainment e reti di sensori all'interno dei veicoli nell'elettronica automobilistica,e può essere estesa anche a settori emergenti come l' Internet delle cose, realtà virtuale e comunicazioni 5G.
