Dothinkey USB3.0 Serie MIPI Capture Card DVP HISPI LVDS e SPI Frame Grabber

Dothinkey USB3.0 Series Image Grabber supporta più protocolli: MIPI, DVP, HISPI, LVDS e SPI

Sopravvivere

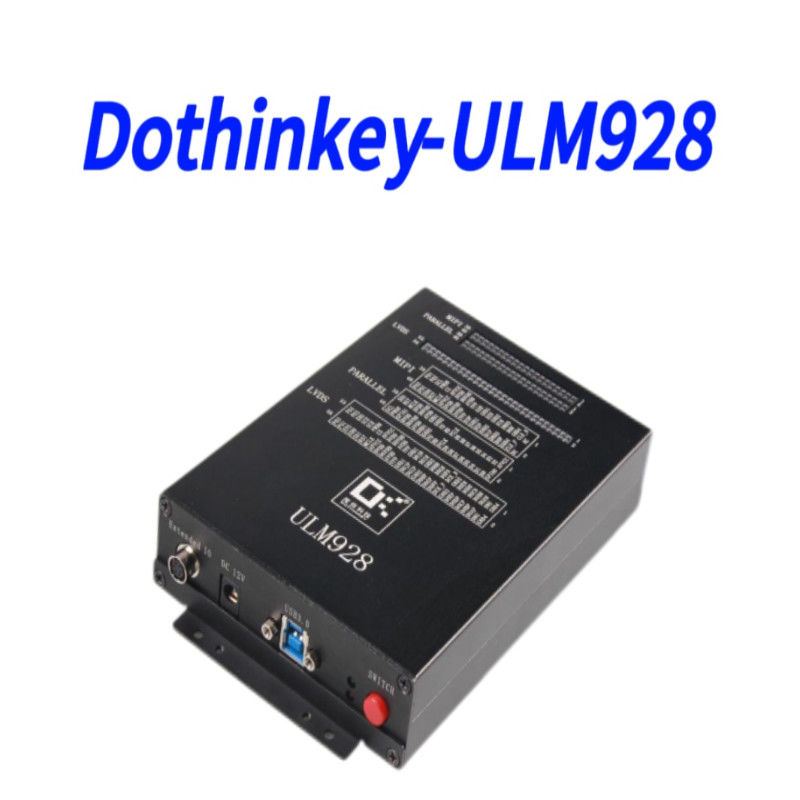

L'immagine grabber ULM928 è una soluzione di test versatile progettata per la cattura di immagini ad alte prestazioni e la valutazione dei sensori.compresa la MIPI, DVP, HISPI, LVDS e SPI, rendendolo ideale per i test di telecamere mobili, automobilistiche e di sorveglianza.

Caratteristiche chiave

• Trasferimento dati ad alta velocità:L'USB 3.0 (5 Gbps) garantisce una rapida elaborazione delle immagini.

• Compatibilità multi-interfaccia:Supporta MIPI (4-lane @ 1Gbps), LVDS (10-lane @ 600Mbps) e DVP (200MHz PCLK).

• Gestione della potenza di precisione:Cinque canali di alimentazione a basso rumore programmabili (fino a 3,3 V/500 mA) per l'alimentazione dei sensori.

• Detezione avanzata di corrente:Misurazione ad alta risoluzione (10nA) per l'analisi della corrente in standby e dinamica.

• Identificazione completa dei guasti:Test aperto/corto di 45 canali con soglie adattive per una diagnosi affidabile.

Vantaggi

a. ottimizzato per l'imaging ad alta velocità con robusta integrità del segnale.

b. Fornitura di potenza flessibile (2,5 V ∼9 V) per soddisfare le diverse esigenze dei sensori.

c. Precisione di prova migliorata con impostazioni di tensione/corrente configurabili.

d.Ampia compatibilità dei dispositivi, garantendo una validazione efficiente dei moduli.

Specificativi tecnici di immagine e trasmissione

1)Compatibilità dei sensori

a.intervallo orario MCLK-6 MHz ~ 99 MHz

b. esattezza dell'orologio MCLK-±0.1MHz

c.intervallo di livello IO del sensore (secondo DOVDD) -1.3V ~ 3.3V

d.LVDS larghezza di banda-≥600 Mbps/Lane

e.Numero di canali dati LVDS:1/2/4/8/10Lane

f. larghezza di banda MIPI-≥1Gbps/Linea

g.Numero di canali dati MIPI-1/2/4Lana

h.Frequenza di orologeria PCLK-200M HZ

i.Sostengono formati di immagine-RGB565/YUV422RAW8/RAW10/RAW12

j.Supporto del formato RGB-RGB565

2) USB3.0 metrico

a. larghezza di banda di dati USB3.0-5 Gbps

3)Indicatori tecnici di SENSOR I2C

velocità di comunicazione I2C-100K/400K/1M
