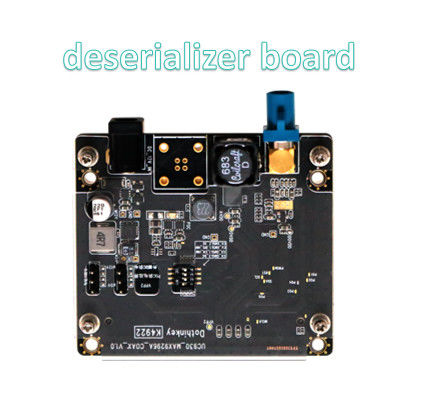

fpd link iii deserializzatore MIPI

1Sistema di alimentazione POC

Questa scheda di decodifica utilizzaFornitore di alimentazione VPP2in questa modalità non è necessario alcun adattatore di alimentazione esterno, in quanto può essere alimentato direttamente attraverso il sistema di prova, semplificando il processo di connessione del dispositivo.

Soluzione di alimentazione esterna facoltativa:

• Quando è necessario un alimentatore indipendente, si prega di utilizzare un12V/1A adattatore di alimentazione a corrente continuaconnesso alla presa di corrente continua di bordo.

• Selezionare la tensione di uscita tramite il tappo del saltatore di bordo:

  • Posizione A:12V di uscita CC

  • Posizione B:5V di uscita in corrente continua

• Nota: assicurarsi che il sistema sia spento prima di cambiare modalità di alimentazione per evitare rischi di cortocircuito.

2.Specifiche di potenza del chip centrale

Il chip decodificatore MAX9296A richiede precisiquattro alimentatori indipendenti, tutti i quali devono essere forniti dalla scatola di prova e rispettare rigorosamente i seguenti parametri:

Requisiti operativi critici:

• Verificare tutte le tensioni di alimentazione con un multimetro prima di accenderle.

• Non regolare i jumper di potenza mentre il sistema è alimentato.

• Una tensione superiore ai limiti può causare danni permanenti al chip.

3.Specifiche tecniche di interfaccia

Il consiglio di amministrazione adotta una soluzione di connessione di livello industriale:

• Interfaccia fisica: intestazione a doppia fila a 44 pin (piano standard di 2,54 mm)

• Protocollo di segnalazione: pienamente conforme alla norma MIPI CSI-2

• Dispositivi compatibili: adatto alla nostra gamma completa di prodotti per scatole di prova

• Progettazione della protezione:

  • Protezione ESD: scarica di contatto ±8 kV

  • I perni placcati in oro garantiscono un'affidabilità a lungo termine del contatto
