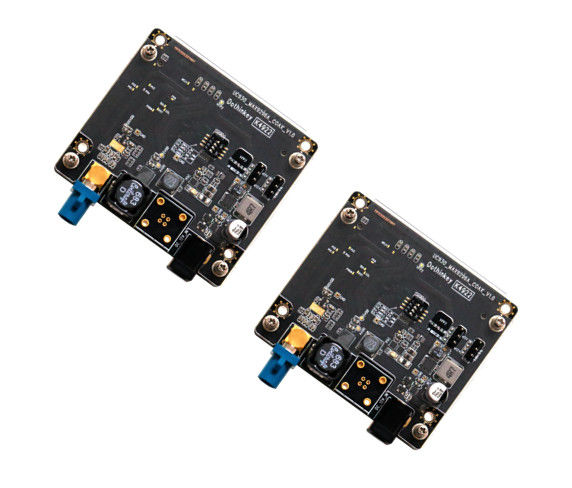

ti board mipi

(1) Sulla fonte di alimentazione POC: questa scheda decodificatore utilizza VPP2 per alimentare la POC per impostazione predefinita e non richiede un'alimentazione esterna alla base DC in questo momento.utilizzando un alimentatore esterno, la presa di corrente continua è alimentata da 12V/1A, e quindi viene selezionato DC12V o DC5V per alimentare il POC tramite il tappo del jumper.

(2) In merito all'alimentazione del chip della scheda decodificatrice: il chip MAX9296A di questa scheda decodificatrice è alimentato dalla scatola di prova con quattro alimentatori.La scatola di prova deve essere configurata con questo alimentatore quad, AVDD=1,8V, DOVDD=3,3V, DVDD=1,2V, AFVCC=1,2V. Prima dell'operazione di tracciamento è necessario assicurarsi che la tensione non superi il range specificato per evitare danni al chip MAX9296A.

(3) Per quanto riguarda l'interfaccia: questa scheda decodificatore adotta un'interfaccia di intestazione 44PIN a doppia fila di 2,54 mm di passo per il collegamento con l'interfaccia MIPI standard dei nostri prodotti di test box.
