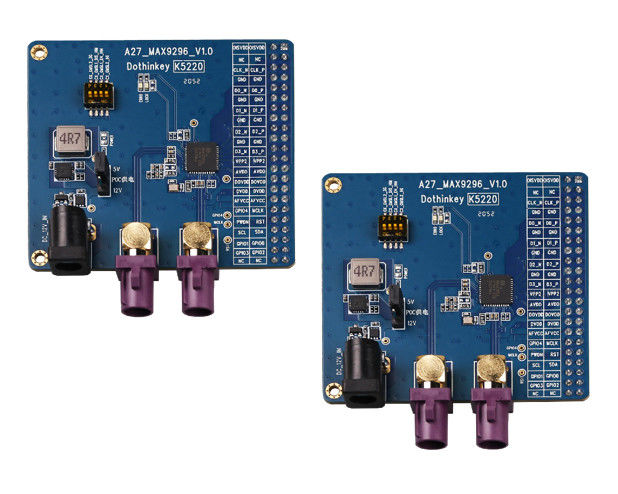

fpd link iii deserializzatore MIPI

1. Schema di alimentazione POC Fornitura in doppia modalità (selezionabile tramite J6): alimentazione a presa continua: è richiesto un adattatore di alimentazione esterno da 12 V/1 A.Selezionare l'uscita di 12 V o 5 V tramite il pulsante J5 (impostata a 5 V per impostazione predefinita in fabbrica per evitare che il modulo sottoposto a prova venga bruciato). alimentazione della camera di prova: non è richiesta alcuna alimentazione esterna e l'alimentazione proviene direttamente dalla scatola di prova.La scatola di prova UC930 supporta uscite regolabili da 4V a 18V.

2Requisiti di alimentazione del chip MAX9296 Quattro alimentatori sono richiesti dalla camera di prova: AFVCC e DVDD: fisso 1.2V (deve essere bloccato dalla configurazione AP).8V (configurazione AP bloccata). DOVDD: supporta la regolazione flessibile da 1,8V a 3,3V. Nota: conferma la configurazione della tensione prima di accendere per evitare danni al chip.

3. Descrizione API Riservato 2,54 mm passo 44PIN doppia fila di perni, compatibile con l'interfaccia standard MIPI test box.

4. MAX9296 Note di compatibilità In teoria, sono supportati serialisatori multipli GMSL1/GMSL2, ma il corrispondente gruppo di parametri di registro deve essere configurato in base al modello accoppiato.

5. Specifica di utilizzo dell'interruttore DIP Interruttore DIP indipendente in 4 posizioni: ogni persona corrisponde a una funzione hardware. Regole: solo una persona è autorizzata ad essere impostata su ON alla volta. Dopo la modifica,Devi riaccenderlo per far effetto.
