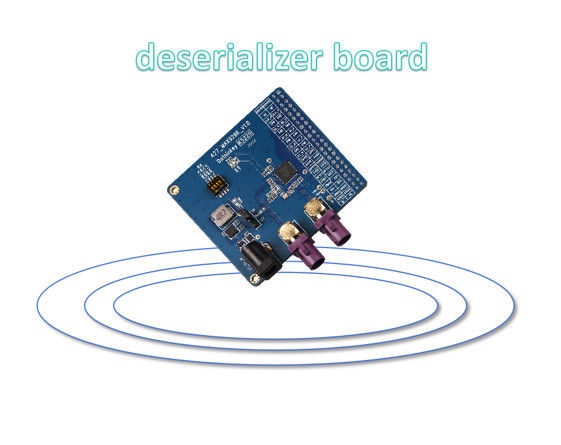

Tavola TI MIPI

1. Opzioni di alimentazione POC

• Due modalità (scelte da J6):

  • Socket DC:

    • Richiede un sistema esterno12V/1A.

    • UsoJ5per selezionare12V o 5Vper potenza POC (standard di fabbrica:5Vper proteggere i moduli client).

  • Fornitura di alimentazione della scatola di prova:

    • Non serve un adattatore esterno.

    • tensione POC configurata tramiteImpostazioni AP(J5 disabilitato).

    • PerCasella di prova UC930, gamma POC:4V18V.

2. MAX9296 Fornitore di alimentazione del chip

• Quattro rotaie di alimentazione (deve essere fornita dalla scatola di prova):

  • AFVCC e DVDD:Fissa a1.2V(impostazione dell'AP).

  • AVDD:Fissa a1.8V(impostazione dell'AP).

  • DOVDD:Regolabile (1.8V ¥3.3Vse necessario).

• Attenzione:Assicurarsi che le tensioni siano impostate correttamenteprima dell'accensioneper evitare danni al chip.

3. Interfaccia

• Intestazione a doppia fila a 44 pin (spazio di 2,54 mm)per la compatibilità dell'interfaccia MIPI con le caselle di prova.

4. MAX9296 Flessibilità di accoppiamento

• SupportiSerializzatori GMSL1/GMSL2ma richiedediverse configurazioni dei registriper ciascun modello di seriezzatore.

5Configurazione dell' interruttore DIP

• Interruttore DIP 4 in 1Ogni interruttore controlla una funzione hardware unica.

• Regole:

  • Soloun interruttorepuò essere impostato suAttivoUna volta per tutte.

  • Riaccendi la tavoladopo aver modificato le impostazioni DIP affinché le modifiche prendano effetto.

Principali raccomandazioni:

• VerificareRequisiti di tensione POCdel modulo sottoposto a prova prima di selezionare la modalità di alimentazione.

• Controlla due volteMAX9296 impostazioni della rotaia motricenella configurazione AP per evitare danni.

• Seguire le linee guida di commutazione DIP per evitare conflitti nell'inizializzazione del registro.
