Deserializzatore GMsl MIPI

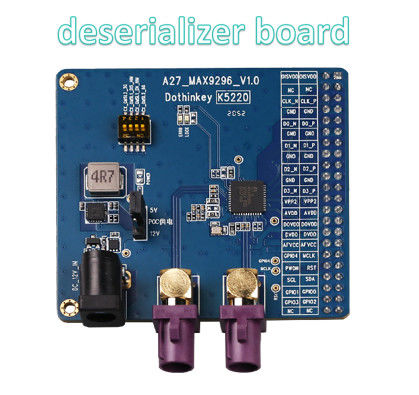

(1) Sulla fonte di alimentazione POC: la scheda decodificatore può utilizzare due modalità di alimentazione della presa continua o della scatola di prova per l'alimentazione POC (selezionata da J6), in cui quando viene selezionata l'alimentazione della presa continua,la scheda decodificatore deve collegare separatamente un adattatore di alimentazione esterno 12V/1A, e quindi selezionare 12V o 5V come alimentazione POC fino a J5; quando si seleziona l'alimentazione per la camera di prova,la scheda decodificatore non richiede un alimentatore esterno separato e può essere configurata per alimentare il POC tramite la configurazione AP (nel qual caso il tappo di salto J5 non funziona), e per la camera di prova UC930, l'intervallo di alimentazione POC può essere impostato da 4 a 18 V. La posizione di J5 e J6 è mostrata nella figura seguente,la nostra impostazione predefinita di fabbrica è l'uscita 5V della presa DC (in modo da non bruciare il modulo client), gli utilizzatori devono scegliere l'alimentazione POC appropriata in base ai requisiti effettivi di alimentazione del modulo sottoposto a prova prima dell'uso.

(2) Per quanto riguarda l'alimentazione del chip della scheda decodificatrice: il chip MAX9296 di questa scheda decodificatrice deve essere installato esternamente con quattro alimentatori,e i quattro alimentatori devono essere alimentati dalla scatola di prova, in cui AFVCC e DVDD devono essere fissati a 1,2 V all'estremità dell'AP, AVDD deve essere fissato a 1,8 V all'estremità dell'AP, DOVDD deve essere impostato nell'intervallo di 1,8-3,3 V, se necessario,se nel punto di accesso esistono altre impostazioni di tensionePrima di fare il disegno, occorre assicurarsi che la tensione di questi canali non sia impostata sul range specificato per evitare danni al chip MAX9296.

(3) Per quanto riguarda l'interfaccia: la scheda decodificatore ha riservato un'intestazione 44PIN a doppia fila di 2,54 mm di passo per il collegamento con l'interfaccia MIPI standard dei nostri prodotti di test box.

(4) A proposito di MAX9296: secondo le informazioni ufficiali, MAX9296 può teoricamente essere abbinato a una varietà di serializzatori GMSL1/GMSL2, e quando abbinato a diversi serializzatori GMSL, può essere utilizzato per la produzione di prodotti di base.devono essere configurati diversi gruppi di parametri del registro.

(5) In merito all'interruttore DIP: l'interruttore DIP della scheda decodificatore è un interruttore DIP 4 in 1, ciascuno dei quali rappresenta un'impostazione hardware indipendente,ciascuna impostazione hardware corrisponde a una funzione speciale dell'impostazione del registro di inizializzazione di accensione, solo un bit DIP può essere impostato nella posizione "ON" alla volta, e dopo che ogni bit DIP è impostato, la scheda decodificatore deve essere riattivata per far entrare in vigore questa impostazione.
