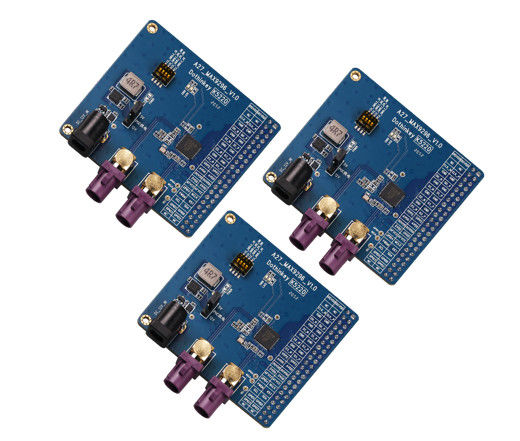

scheda sensore immagine MIPI

(1) Sulla fonte di alimentazione POC: questa scheda decodificatrice può utilizzare due modalità di alimentazione della presa di corrente continua o della scatola di prova per l'alimentazione POC (selezionata da J6), in cui, quando viene selezionata l'alimentazione della presa di corrente continua,la scheda decodificatore deve essere collegata separatamente a un adattatore di alimentazione esterno da 12 V/1 A, e quindi selezionare 12V o 5V come alimentazione POC fino a J5; quando si seleziona l'alimentazione della scatola di prova, la scheda decodificatore non ha bisogno di un'alimentazione esterna separata,e può essere configurato per alimentare il POC attraverso la configurazione AP (in questo momento, il tappo di salto J5 non funziona) e per la scatola di prova UC930, l'intervallo di alimentazione POC può essere impostato da 4V a 18V. La posizione di J5 e J6 è mostrata nelle immagini seguenti,la nostra impostazione predefinita di fabbrica è 5V di uscita del sedile DC (per evitare di bruciare il modulo client), gli utenti devono scegliere l'alimentazione POC appropriata in base ai requisiti effettivi di alimentazione del modulo sottoposto a prova prima dell'uso.Il chip MAX9296 su questa scheda decodificatore deve essere fornito esternamente con quattro alimentatori, e i quattro alimentatori devono essere alimentati dalla scatola di prova, in cui AFVCC e DVDD devono essere fissati a 1,2 V all'estremità dell'AP, AVDD a 1,8 V all'estremità dell'AP,DOVDD deve essere impostato nell'intervallo di 1.8-3.3V se necessario, se ci sono altre impostazioni di tensione nell'AP, si prega di ignorare.è necessario garantire che le impostazioni di tensione di questi canali non superino il range specificato per evitare danni al chip MAX9296.

(3) Per quanto riguarda l'interfaccia: questa scheda decodificatore riserva un'interfaccia di intestazione 44PIN a doppia fila di 2,54 mm di passo per il collegamento con l'interfaccia MIPI standard dei nostri prodotti di test box.

(4)Riguardo al MAX9296: secondo le informazioni ufficiali, il max9296 può teoricamente essere abbinato a una varietà di serializzatori gmsl1/gmsl2 e, quando abbinato a diversi serializzatori gmsl, può essere utilizzato per la produzione di prodotti di base.devono essere configurati diversi gruppi di parametri del registro.

(5) Sull'interruttore DIP: L'interruttore DIP della scheda decodificatore è un interruttore DIP quattro in uno, ciascuno dei quali rappresenta un'impostazione hardware indipendente,ciascuna impostazione hardware corrisponde a una funzione speciale dell'inizializzazione di accensione dell'operazione di impostazione del registro, ogni volta che solo uno dei bit DIP è autorizzato a comporre sul lato "ON", e dopo che ogni bit DIP è stato impostato, la scheda decodificatore deve essere riaccesa per far entrare in vigore questa impostazione.
