Immagine Sensor Board Dothinkey Deserializer Immagine Grabber Card MU960

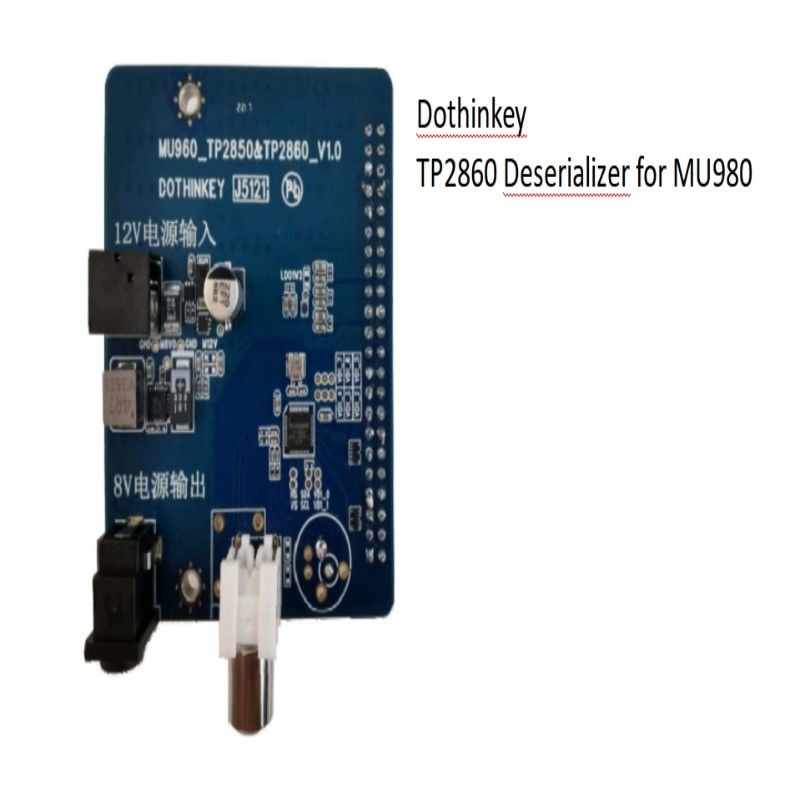

TP2860 Deserializzatore per grabber di immagini MU960

1. Caratteristiche:

1) Supporta la decodifica di moduli di tipo AHD/TVI, adatti per soluzioni di decodifica di moduli automobilistici;
2) uscita del segnale MIPI, combinata con il grappper MU960/UC930 per ottenere l'acquisizione dell'immagine del modulo automobilistico.

2Specificità:

3. Avviso prima dell' uso:
1) Per quanto riguarda l'alimentazione POC: l'alimentazione POC di questo deserializzatore viene convertita da un'alimentazione esterna da 12 V a una tensione di lavoro da 8 V attraverso una presa DC.quindi il deserializzatore richiede un adattatore di alimentazione esterno 12V/1A separato.
2) Per quanto riguarda l'alimentazione del chip deserializzatore: il chip TP2860 di questo deserializzatore richiede tre fonti di alimentazione esterne.e AVDD del grappatore di immagini. DVDD deve essere configurato a 1,2 V, DOVDD può essere configurato a 1,8 V o a 3,3 V, AVDD deve essere configurato a 3,3 V. Prima di funzionare,è necessario garantire che tutte le impostazioni di tensione non superino il range specificato per evitare danni al chip TP2860.
3) Per quanto riguarda l'interfaccia: questo deserializzatore riserva un'interfaccia a doppia fila 44PIN con spaziatura di 2,54 mm per abbinare l'interfaccia MIPI standard della nostra azienda per i grappers di immagini,un connettore RCA coassiale per il collegamento dei moduli di prova.

4Descrizione dell'interfaccia della scheda deserializzatrice:
