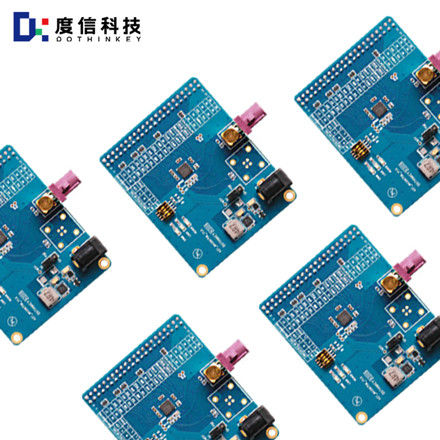

Fpd Link III Deserializzatore A27_MAX96706

Fpd link iii deserializzatore A27_MAX96706

Applicazione della scheda Deserializer industriale nel test del modulo della telecamera del telefono cellulare.

1Ruolo chiave nel processo di prova
Conversione di protocollo: segnali differenziali ad alta velocità provenienti da moduli di telecamere per cellulari (ad es.L'interfaccia MIPI CSI-2) deve essere convertita in segnali USB o Ethernet da schede Deserializer per l'elaborazione da parte di apparecchiature di prova (e.g. computer). Ad esempio, Dothinkey's Image Grabber GQ4 supporta l'interfaccia D/C-PHY, che consente test sincronizzati con quattro telecamere attraverso trasmissione in fibra ottica.
Analisi della qualità dell'immagine: dopo che la scheda Deserializer ha convertito i dati RAW in un'immagine visualizzabile, il software di prova (ad esempio Imatest) analizza parametri quali risoluzione, rumore, distorsione, ecc.,per garantire che il modulo sia conforme a norme quali ISO 12233 e ISO 15739.
Verifica della compatibilità dei protocolli: per i nuovi protocolli (ad esempio CPHY V3.0), le schede Deserializer devono verificare la stabilità della comunicazione tra il modulo e l'host.Dothinkey ha aggiornato il firmware FPGA per supportare la modalità CPHY LRTE e ha risolto il problema di trasmissione causato dal segnale LP ad alta frequenza.

2. Scenari tipici di prova
Test con telecamera 3D: per i moduli di luce strutturata o ToF, le schede Deserializer devono elaborare segnali di azionamento laser (ad es.VP20 Image Grabber supporta la misurazione della fotocorrente a livello nA) e i dati di ricezione delle immagini per garantire la precisione dell'immagine 3D.
Test di moduli ad alta risoluzione: ad esempio, schede Deserializer supportanti risoluzione 8K (ad es.RK3588 Industrial Core Board) può elaborare 4320P video stream in tempo reale per verificare le prestazioni di larghezza di banda del modulo.
Test di collaborazione con più fotocamere: le schede deserializzatrici devono elaborare i dati provenienti da più fotocamere in modo sincrono per garantire che la visione stereo funzioni correttamente.

3Integrazione con i prodotti Dothinkey
funzione di decodifica integrata con Image Grabber: Dothinkey's Image Grabber (ad esempio UC930) ha un chip FPGA e ASIC integrato, che supporta la commutazione automatica delle interfacce MIPI CSI-2 e DVP,e in uscita dati elaborati tramite USB3.0.
Adaptazione flessibile del protocollo: Dothinkey adatta rapidamente nuove funzioni, come la modalità CPHY LRTE, ai requisiti del protocollo di diversi produttori di sensori aggiornando la logica FPGA.

La scheda Industrial Deserializer è il componente principale del test del modulo della fotocamera del telefono cellulare, che include la conversione del protocollo (ad esempio MIPI CSI-2 a USB), la decodifica dei dati (ad esempioRAW a RGB) e ottimizzazione del segnale (e.g. filtraggio del rumore).

Dothinkey e altri fornitori utilizzano la tecnologia FPGA per realizzare l'adattamento flessibile del protocollo e supportare l'alta risoluzione,test collaborativi multi-camera per soddisfare le esigenze di produzione di massa di elettronica di consumoQuando si seleziona una scheda Deserializer, è necessario scegliere una scheda Deserializer con corrispondente interfaccia,larghezza di banda e capacità di elaborazione secondo gli scenari di prova (e.ad es. fotocamera 3D, video 8K) e requisiti di protocollo (ad es. CPHY LRTE).
