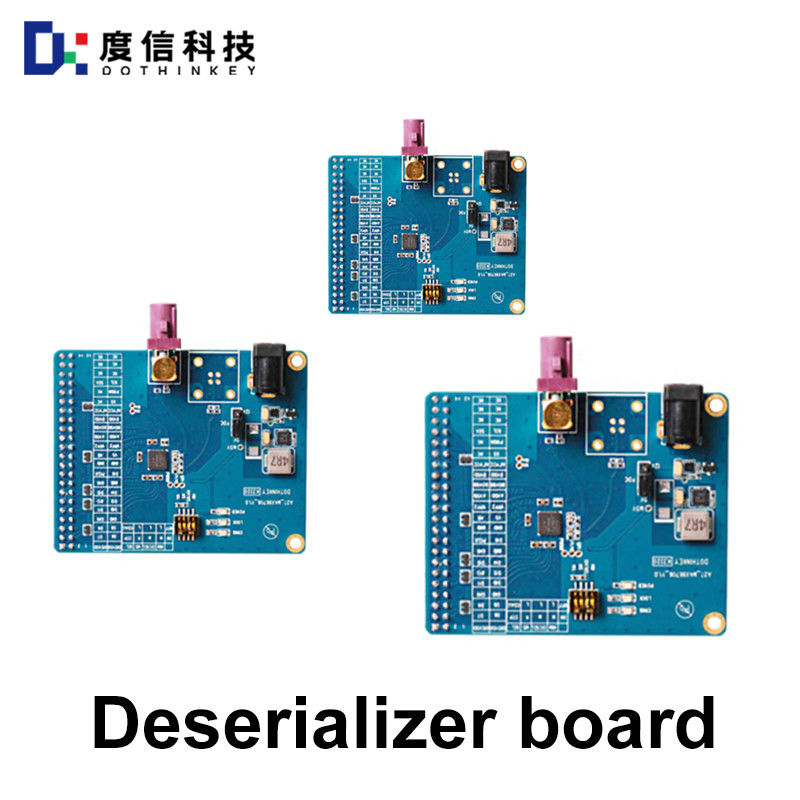

Industrial Deserializer board è un dispositivo di elaborazione del segnale, utilizzato principalmente per convertire i segnali di dati grezzi emessi da sensori o telecamere in immagini risolvibili o comandi di controllo,che è ampiamente utilizzato nei settori della visione artificialeLe sue funzioni principali comprendono la conversione di protocolli (ad esempio MIPI CSI-2, LVDS), decodifica dei dati (ad esempio immagine RAW,Il sistema di controllo del segnale è basato su un sistema di controllo del segnale compresso e di condizionamento del segnale.Il presente documento illustra i principi tecnici, gli scenari di applicazione e i casi tipici:
I. Principi tecnici e funzioni delle schede deserializzatrici industriali
1Analisi e conversione del protocollo del segnale
Tipo di segnale di ingresso: le schede deserializzatrici ricevono solitamente segnali differenziali (ad esempio modalità HS di MIPI CSI-2) o segnali paralleli (ad esempio interfaccia DVP), che contengono dati di immagine grezzi (ad esempioformato RAW) o comandi di controllo in uscita dai moduli della fotocamera.
elaborazione dei protocolli: per esempio, per il protocollo MIPI CSI-2, la scheda Deserializer deve gestire la sua struttura stratificata (livello di applicazione, livello di protocollo, livello fisico),compresa la confezionamento/sconfezionamento dei dati, correzione degli errori (ad esempio, CRC) e gestione dei canali. Prendiamo Dothinkey's Image Grabber come esempio, realizza il supporto della modalità CPHY LRTE attraverso FPGA,che risolve il problema che il tradizionale chip speciale non può produrre immagini a causa della limitazione della versione di protocollo.
Interfaccia di uscita: i dati decodificati vengono trasmessi al computer o al computer ospitante tramite USB3.0, GigE Vision o interfaccia HDMI, che supporta l'analisi o la memorizzazione delle immagini in tempo reale.

2Decodifica dei dati e elaborazione delle immagini
Decodifica delle immagini RAW: i dati RAW (ad esempio il formato Bayer) in uscita dal modulo della fotocamera devono essere convertiti in formati di immagine standard (ad esempio RGB,L'analisi è effettuata attraverso la scheda Deserializer per ulteriori analisi.Ad esempio, l'UC930 Image Grabber di Dothinkey supporta il rilevamento di corrente ad alta precisione (minimo 10nA) e trasferisce i dati elaborati tramite l'interfaccia USB3.0.
Processo di elaborazione del formato di compressione: alcune schede Deserializer supportano la decodifica in tempo reale di H.264, H.265 e altre codifiche video, che sono idonee per scenari che richiedono flussi video ad alta risoluzione (ad esempio monitoraggio 8K).

3Condizionamento e ottimizzazione del segnale
Filtraggio del rumore: ridurre le interferenze del segnale attraverso circuiti hardware o algoritmi di elaborazione del segnale digitale (DSP) per migliorare la qualità dell'immagine.
Allineamento del tempo: assicurare la trasmissione sincronizzata di dati multicanale (ad esempio, moduli multicamera) per evitare disallineamenti delle immagini.
