Pannella del sensore d'immagine A27_MAX96706

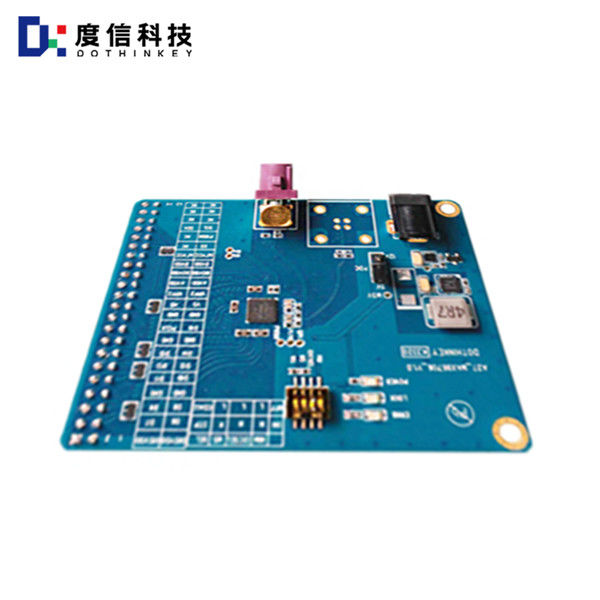

Dothinkey's A27_MAX96706 decoder board supports DVP signal output and works with Dothinkey's MU960/UC930 Image Grabber to realize the image acquisition and data burning function of in-vehicle camera module.

Qual è l'uscita del segnale DVP?

DVP (Digital Video Port) è un'interfaccia di uscita del sensore tradizionale con modalità di uscita parallela, la larghezza del bit di dati dell'interfaccia DVP può essere di 8 bit, 10 bit, 12 bit o 16 bit, utilizzando segnali a livello CMOS,e la frequenza massima è di circa 96MHz.La frequenza massima è di circa 96 MHz.

I segnali principali dell'interfaccia DVP includono:
PCLK (Pixel Clock): pixel clock, ogni clock corrisponde a un pixel di dati.
HSYNC (Horizontal Synchronization): segnale di sincronizzazione di linea, utilizzato per controllare la trasmissione dei dati di ciascuna linea.
VSYNC (Vertical Synchronization): segnale di sincronizzazione del fotogramma, utilizzato per controllare la trasmissione dei dati di ogni fotogramma.
DATI: dati pixel, larghezza bit esatta dipende dal supporto ISP o banda base.

Le caratteristiche dell'interfaccia DVP includono:
Uscita parallela: DVP utilizza la trasmissione parallela, che è più lenta e ha una larghezza di banda inferiore.
Segnali di livello CMOS: i segnali di livello CMOS sono utilizzati al posto dei segnali differenziali.

In pratica, l'interfaccia DVP è comunemente utilizzata per collegare il sensore d'immagine e il chip di elaborazione dell'immagine (ISP) per la trasmissione e l'elaborazione dei dati video.il chip ISP fornirà un ingresso di clock esterno (MCLK o XCLK), e il PLL all'interno del sensore calcolerà per generare il PCLK, la cui frequenza è determinata dalla grandezza, dalla frequenza di fotogramma e dalla risoluzione dell'immagine.
