Disserializzatore di schede multifunzione

Dischi deserializzatori multifunzione

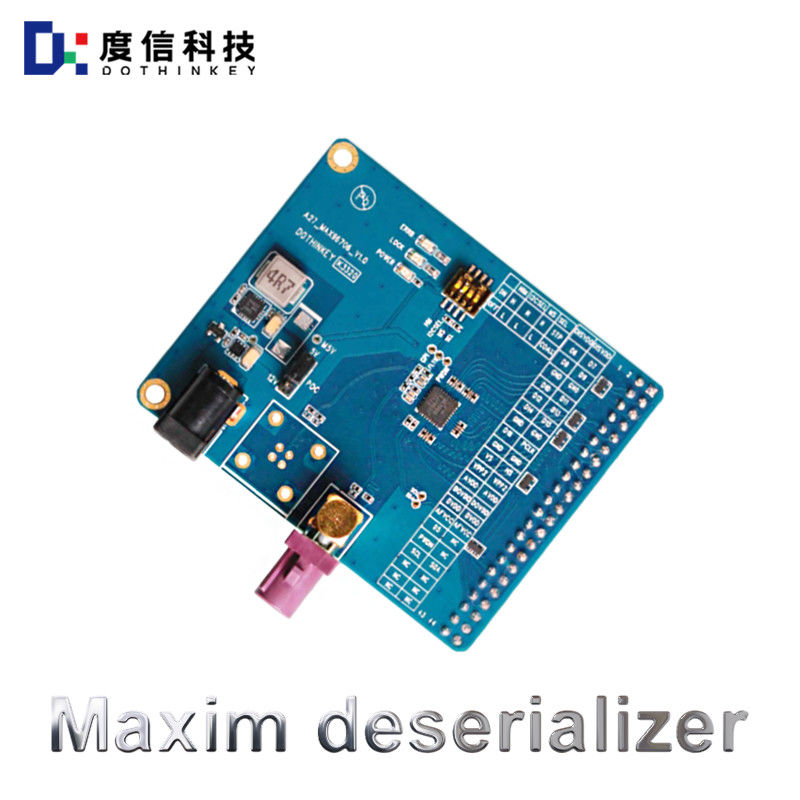

Dothinkey's A27 MAX96706 Multi-Function Deserializer Board

Prima dell' uso:

A proposito dell'alimentazione P0C: questa scheda Deserializer fornisce solo SV e 12V due tensioni per gli utenti di scegliere per l'alimentazione POC,La nostra impostazione predefinita di fabbrica per la nostra impostazione predefinita di fabbrica è SV uscita, gli utilizzatori devono utilizzare il tappo di riempimento per selezionare la tensione di alimentazione appropriata in base ai requisiti di tensione del modulo sottoposto a prova prima dell'uso, per la impostazione del tappo di riempimento contattateci.

Fornitore di alimentazione del chip della scheda deserializzatore: MAX96706 ha bisogno di una fonte di alimentazione esterna (IWDVDD, AVDD, DOVDD) su questa scheda deserializzatrice, l'alimentazione a tre vie deve essere fornita dall'Image Grabber,di cui il DVDD e l'AVDD devono essere fissati nel terminale AP impostato a 1.8V DOVDD secondo la necessità di essere impostato nell'intervallo di 1,8-3,3V, il funzionamento della mappa, è necessario assicurarsi che le impostazioni di tensione non superano i limiti prescritti,e le impostazioni di tensione dei vari canaliLe impostazioni di tensione dei vari circuiti non devono superare la gamma specificata per evitare danni al chip MAX96706.

A proposito dell'interfaccia: Questa scheda Deserializer ha riservato l'interfaccia 2X22PIN DVP, dedicata alla collisione con la serie MU960 di prodotti che supportano DVP.

Secondo le informazioni ufficiali relative al MAX96706, il MAX96706 è in linea di principio utilizzato per l'accoppiamento con i serialisatori MAX96705-MAX96711,e può anche essere utilizzato con altri GMSL serializers per implementare l'operazione interattiva, ma ci sono alcune restrizioni da notare in questo momento, prima dell' uso,Gli utenti devono seguire attentamente i requisiti ufficiali del foglio dati delle controparti MAXM e il sito ufficiale dei consigli di QA. progettazione

Ogni volta che gli interruttori DIP della scheda Deserializer vengono impostati, la scheda deve essere riattivata per far entrare in vigore l'impostazione corrente.
