Grabbatore di immagini ad alta risoluzione Dothinkey Grabbatore di immagini GSL20

Grabbatore di immagini ad alta risoluzione

Dothinkey Image Grabber GSL20, parametri importanti a colpo d'occhio
Specifiche elettriche
Fonte di alimentazione DC12V/3A
Interfaccia esterna Protezione ESD Modello del corpo umano (HBM) ≥ ± 4000V
Modello di macchina (MM) ≥ ±200V

Dimensioni
Altezza 35 mm ± 0,1 mm
Larghezza 75 mm ± 0,1 mm
Lunghezza 130 mm ± 0,1 mm

Compatibilità dei sensori
Interfaccia sensore SLVS-EC
Rate 2,304Gbps/Lane1
Canali dati massimo 16Lane

Caratteristiche DPS
Supporta una fonte di alimentazione regolabile a 7 canali Fornisce una fonte di alimentazione indipendente a 7 canali, di cui 6 canali regolabili da 0,8 a 3,3 V con una capacità massima di guida di 1 A,e il restante 1 canale è regolabile da 0.8 a 8V con una capacità di guida massima di 3A.

Caratteristiche del sistema operativo
Supporta test di sistema operativo a 51 canali

Interfaccia PC e buffer

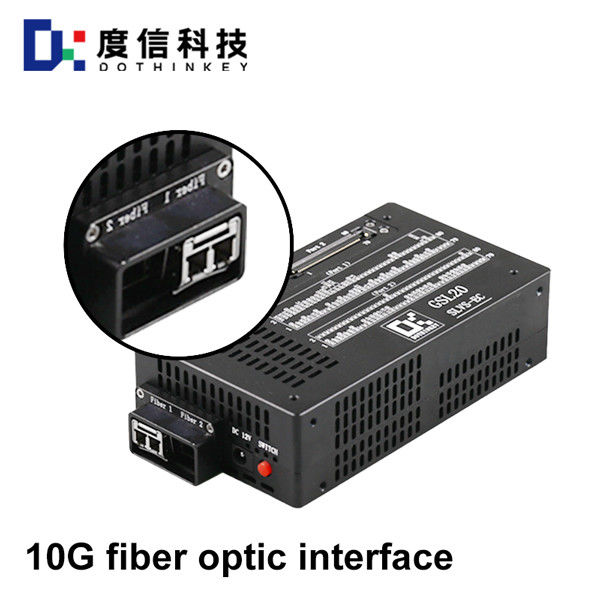

Interfaccia di comunicazione PC 10G interfaccia in fibra ottica*1

Capacità del buffer DDR4_8Gbit
Specifiche di comunicazione dei sensori
Tasso I2C 100K~1M
SPI Frequenza massima di comunicazione 20MHz
Orologio del sensore 72 MHz±0,1 MHz
Livello IO del sensore (secondo DOVDD) 1,3 ~ 3,3 V
