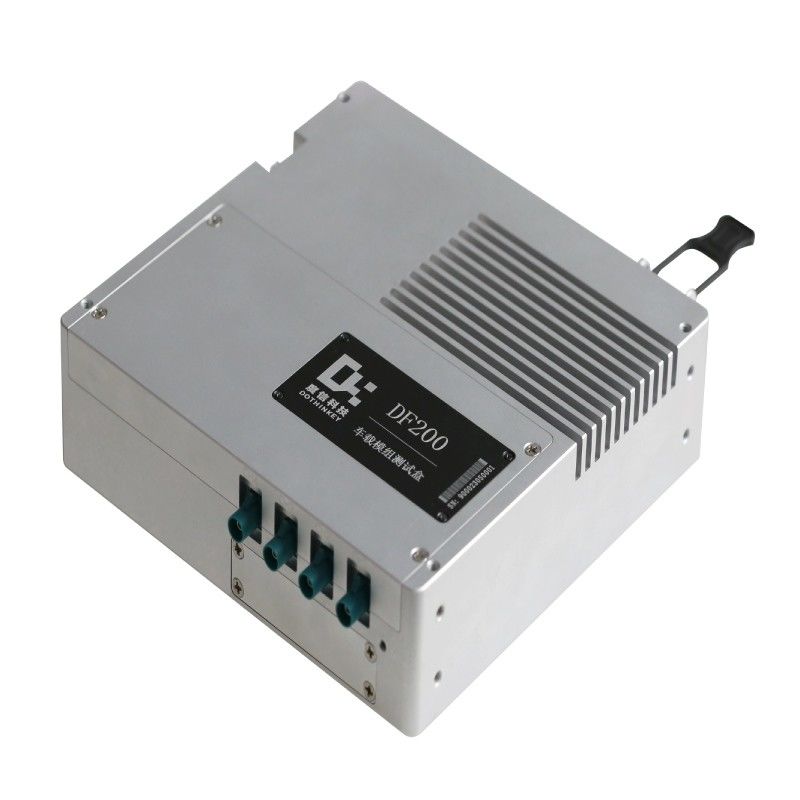

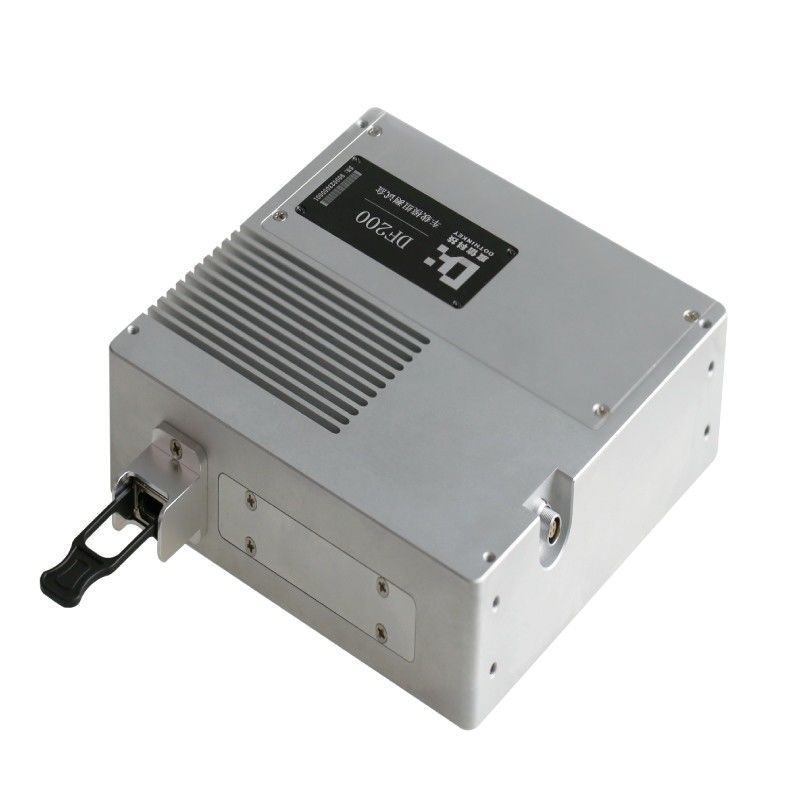

DF200 Dothinkey Image Frame Grabber per la prova EMC dei moduli automobilistici

DF200 Grabbatore di immagini per moduli di prova per autoveicoli

1Selezionare in modo flessibile i canali 1-4;
2. impostazione dell'alimentazione del modulo da 0,8 a 18 V;
3. Monitoraggio corrente, display frame rate/error frame, statistiche di errori di collegamento, statistiche di errori di decodifica;
4. Catturare e salvare l'intera immagine di ogni canale, alimentato da POC;
5Soluzioni di decoppiamento selezionate in modo flessibile in base alle esigenze (per i moduli MAXIM/TI per auto in serie, compatibili con la stragrande maggioranza dei moduli di schema di serializzazione attualmente disponibili sul mercato)
6. Supporta la comunicazione in fibra ottica 40G (utilizzando da uno a quattro cavi in fibra ottica, compatibili con schede 10G e larghezza di banda determinata dal numero di porte 10G connesse)
Decisione).
7. in grado di supportare le prove EMC dei moduli automobilistici a livello di specifiche automobilistiche (a condizione che il modulo automobilistico stesso possa superare il livello EMC delle specifiche automobilistiche).

Risultati dei test EMC per il progetto di telecamere automobilistiche

BCI: livello di superamento 2

ESD: Scarica diretta: 1scarica a contatto: ±15KV; 2scarica d'aria: ±25KV

Scarica indiretta: 1scarica della piastra di accoppiamento: ±25KV

L'interferenza di accoppiamento transitorio: impulso rapido: +100V/us, -150V/us

RE: livello di classe 5 superato; canale di frequenza di prova: 300MHz-2,5GHz
